• Profil ist Fertig und wird jetzt nur noch ganz kleinen Änderungen unterzogen :-) .
•

•

•

•

•

• ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
•
•
•
•
•
•
•
• Das Antec DF-85 ist heute nicht mehr zu bekommen und ich bin froh es mir mal gekauft zu haben den es ist mega Flexibel und für ein Big Tower wirklich sehr leicht. Man kommt wirklich überall ran ohne was ab zu bauen !

•
• Ein Paar Bilder in der Freien Wildbahn :-) noch mit der 290x Lightning und der H100 mit gedrehten Lüftern

•
• Hier mal der Zerlegte Rechner vor dem letzten Update mit 970er und H100i
•

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

• ( Black Mamba )

•

• Gehäuse:                            Antec DF-85

• Mainboard:                         MSI Z77 M-Power

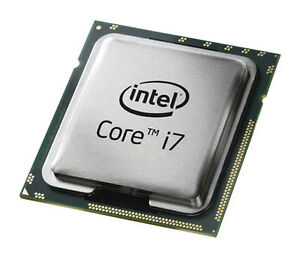

• CPU:                                  Intel I7 3770K (4 x 4,7 Ghz Overclock) , V-Core (1,5 V)

• Ram:                                 Patriot Viper 4 x 4GB 2133 (läuft auf 2133 - 10-10-10-30 - 2T bei 1,6 V)

• Grafikkarte:                        ZOTAC GeForce GTX 1070 AMP! Edition @2100 MHz

• Kühler:                              Corsair H100i mit 2 x 120 mm u. 2x 140 mm Enermax TB Vegas  Duo

• Netztei:                              Super Flower (Crystal Plus ) 1000W? (Black Sleeve Kabel)

• Festplatten:                       1 x   250 GB Samsung 840Evo SSD Sata 3 (Windows)

                                                 1 x   320 GB Seagate Sata 2 7200 U/min (Bilder u. Downloads)
                                                 1 x 1000 GB Seagate Sata 3 7200 U/min (Spiele)

• Laufwerke:                        1 x Samsung Blue Ray? Combo

• Wärmeleitpaste:                 Cool Laboratory Liquid Ultra

• Lüfter:                              5 x 120mm? Enermax TB Vegas Duo, 1x 140 mm

                                               H100i mit 2 x 120 mm u. 2x 140 mm Enermax TB Vegas Duo,
                                               1x 120 mm Enermax TB Vegas Duo am Seitendeckel
                                               1 x 80 mm? Enermax TB Vegas Duo unter Grafikkarte

• Lüftersteuerung:                 Scythe Kaze Master 5,25 Zoll und 7 Fach selbst gebaut

• Tastatur:                          Microsoft Side Winder X6

• Maus:                               Saitek Cyborg? R.A.T.7

• Bildschirm:                        27 Zoll Samsung SyncMaster SA350 LED

-----------------------------------------------------------------------------------------------------

• Historie mit FX 8150 - 3770K ,580GTX, 670GTX, 7970 BE, 290X und Aktuell mit 970GTX

•
• Hier erst noch der Umbau auf H100 für den FX 8150 und Benchmark 5.0 Ghz 01.01.2012
•
• Ende 2012 dann das Z77 M-Power mit 3770K verbaut
•
• Die gute alte MSI 580GTX Lightning ,dafür kam dann die Asus 670GTX DC2 OC in meinen Rechner ! Der Grund dafür ist das mein Bruder sie unbedingt haben wollte und ich mir eh eine etwas Kühlere Karte holen wollte und zum Preis für 269€ wurde ich dann doch Schwach (grins)!

•

• Update vom 02.04.2013 Asus GTX 670 bestellt weil der Preis jetzt erträglich war ! Jetzt ist das Intel - Nvidia Sytem wie ich es mir vorstelle genügsam und Schnell ! Das einzige was mir nicht gefallen hat ist das die 670 so Extrem durchhängt :-( .

•

• Update vom 09.11.2013
• MSI 7970 BE Lightning verbaut, wollte mal wieder was neues und hab die 670er verkauft und 70€ drauf für die 7970 BE Lightning

•

• Update vom 22.11.2014 MSI 290X Lightning verbaut und für Geil befunden ! ;-) . 7970 bleibt aber bei mir und wird nicht verkauft !

•

• Update vom 20.09.2015 , hab die 290X Lightning an einen meiner Besten Kumpel verkauft für 350€, weil er sie unbedingt zu seinem Z97 M-Power verbauen wollte.
• Kumpel sein Rechner
• Hab mir für den gleichen Preis die 970GTX Strix von Asus gegönnt ! Leistungstechnisch in etwa gleich nur das es jetzt Kühler im Tower ist und mein Stromzähler geschont wird ! Ein Wehrmutstropfen bleibt, die 3572 MB DDR5 Schnell angebunden und 512 MB langsam und Asynchronous Shader unter DX12.
• Mal sehen ob man es merkt :-).
• Ab dem November 2016 ist die 970er Geschichte und von der ZOTAC GeForce GTX 1070 AMP! Edition ersetzt worden

• ==========================================================================
• ==========================================================================

Hier richte ich mal das Overclocking in Bildern ein damit ihr mal über die CPU Spannung mit mir Diskutieren könnt !!
Die Werte stammen noch von der H100 Kühlung, mit der H100i und anderer Geometrie der Lüfter sowie
andere Wärmeleitpaste sind die Temperaturen um 10°C gesunken !

==============================================================================
.
So ist er ab Werk ohne Übertaktung bei last schon 1,208 V
.

==============================================================================
.
wie mann bei 4,3 Ghz sehen kann ist hier schon Auto V Core 1,2 V ab Ram 2000 Mhz sehr Instabil
, weil der Ram Teiler an der V Core den Strom abzweigt!
.
 4,3 bei V Core AUTO 26°C    4,3 bei V Core AUTO 20°C    4,3 Ghz V Core AUTO
 bei 1600 Ram                      bei 1600 Ram                      bei 2000 Ram

==============================================================================
.
wie man bei 4,4 Ghz sehen kann geht unter 1,28 Volt V Core nichts mehr aber die Temp bis max 67°C bei 22°C Zimmer sieht aber gar nicht so schlecht aus ! Das lässt die Vermutung zu das die Angezeigte V-Core im Bios nicht stimmt das wird demnächst an den V-Checkpoints mit Multimeter überprüft !
.
4,4 Ghz bei 800 Ram bei         4,4 Ghz bei 1333 Ram        4,4 Ghz bei 1600 Ram V Core
1,25 V - Stabil                       bei 1,25 V - Instabil            Auto bei 62,5% LLC-  22 °C Stabil

==============================================================================
.
Bei 4500 Mhz kommt dann der Bereich wo mann von Auto V Core auf Fix umstellen muss denn die 87% LLC reichen dann nicht mehr und verursachen im Prime nach 10 min einen Blue Screen bei 1,304 V (eigendlich schade) !
.
4500 Mhz bei 1,328 V             4500 Mhz bei 1,35 V
22°C Zimmer                         22°C Zimmer

==============================================================================
.
Bei 4600 Mhz kann mann sehen das es gerade so bei 1,392 V Stabil läuft denn bei 1,380 V gibt es einen Blue Screen ! Um aber die 4600 Mhz Game Stabil zu bekommen muss mann mehr als 1,4 V anlegen aber wie schon einmal erwähnt bei 1,4V und nur um die 80 °C das kann ich mir nicht vorstellen deswegen demnächst die Gegenprüfung mit den V-Checkpionts und Multimeter !
.
  4600 Mhz bei 1,392 V           4600 Mhz bei 1,42 V          4600 Mhz bei 1,42 V
  unter 80 °C ???                   dann ist es Gamestabil        dann gehts bis 87°C

==============================================================================
.
Bei 4700 Mhz und 1,46 Volt V Core kommen wir langsam in den kritischen Temperaturbereich um die 92°C aber ein Throttling der CPU ist nicht zu beobachten!
.
4700 Mhz bei 1,46 V             4700 Mhz bei 1,52 V sind            Mainboard Spannungswandler bei
91°C CPU bei 22°C Zimmer    nötig um Gamestabil zu werden  max 38°C und die Lüfter laufen bei 50%
gerade so Stabil                    92°C und kein Throttling

==============================================================================
Hier ist das Ende erreicht ab 101°C fangt die CPU an zu Throtten es liegen aber auch schon fast 1,6 V an bei 4800 Mhz - 1x gemacht und jetzt nie wieder LOL !
.
Bei 1,56 V und 4800 Mhz - Blue Screen
.
4800 Mhz bei 1,576 V
CPU Throttet bei 101°C
.

==============================================================================
---------------------------------------------------------------------------------------------------------------------------
SSD Benchmark 840 EVO
